| 媒体と磁気ヘッドの関係 |
|

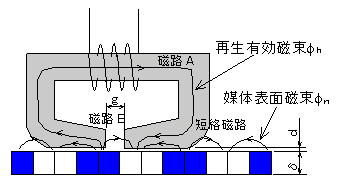

媒体に記録された微小磁石からの「もれ磁束」（媒体表面磁束φｎ）の全てがコイルに鎖交するのではなく、一部（再生有効磁束φｈ）が鎖交して再生電圧が発生します。
それは、コイルに鎖交する磁路Ａの磁気抵抗ＲＡとギャップを通る磁路Ｂの磁気抵抗ＲＢが並列回路となるためで、ギャップ部の磁気抵抗ＲＢを大きくするか、磁気抵抗ＲＡを小さくすることで、再生効率を上げることが出来ます。
ヘッド再生効率
 |
 |
媒体とヘッドとの隙間は、記録波長の１０分の１のスペースで約半分まで出力が下がります。
スペース損失
 |
磁性層の厚みについては、再生は、ある一定以上の深層の磁化に寄与していないことから、記録波長λの２分の１から４分の１が再生有効磁化層と考えられています。
厚み損失
 |
波長が短くなるほどＲＡは大きくなり、ＲＢは小さくなるので、コイルを通る磁束が減少していきます。
また、ｇ／λ＝1,2,3,......の点では損失無限大を示します。このピーク点を結ぶ包絡線は、−６ｄＢ／ｏｃｔ特性となります。
ギャップ損失
 |
|
