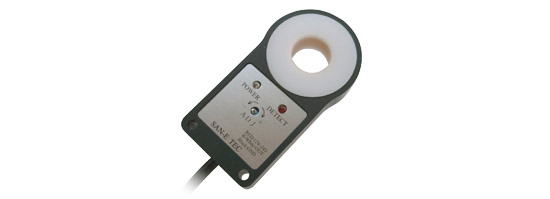

通過型計数センサ
CS□□0A
パイプ内を通過する金属体を検出します。材質･大きさの違いの判別も可能です。
■特長
●アンプ内蔵によりコンパクト化を実現
●オープンドレイン出力、オープンコレクタ出力の両方をラインナップ
| 項 目 | 仕 様 | ||||
|---|---|---|---|---|---|
| 型式名 | CS300A | CS250A | CS200A | CS150A | CS100A |
| 電源電圧 | ＤＣ＋12Ｖ〜＋24Ｖ（リップル5％以下） | ||||
| 消費電流 | 30ｍＡ以下 | ||||
| 無接点出力 | ＭＡＸ ＤＣ．30Ｖ ドレイン/コレクタ電流 Ｍａｘ100ｍＡ | ||||
| 動作 | CS□□0A-□：オープンドレイン出力、 CS□□0A-□P：オープンコレクタ出力 | ||||
| 検出可能物 | 鉄、ＳＵＳ，真鍮等の金属 | ||||
| 検出穴径 | φ30mm | φ25mm | φ20mm | φ15mm | φ10mm |
| 最小検出体（鋼球）サイズ | 6mm | 5mm | 4mm | 3mm | 2mm |
| オフディレイ | なし=CS□□0A-0 0,1秒=CS□□0A-1 0.2秒=CS□□0A-2 | ||||
| 使用温湿度 | −10℃〜＋60℃ R.H.15％〜90％（結露不可） | ||||

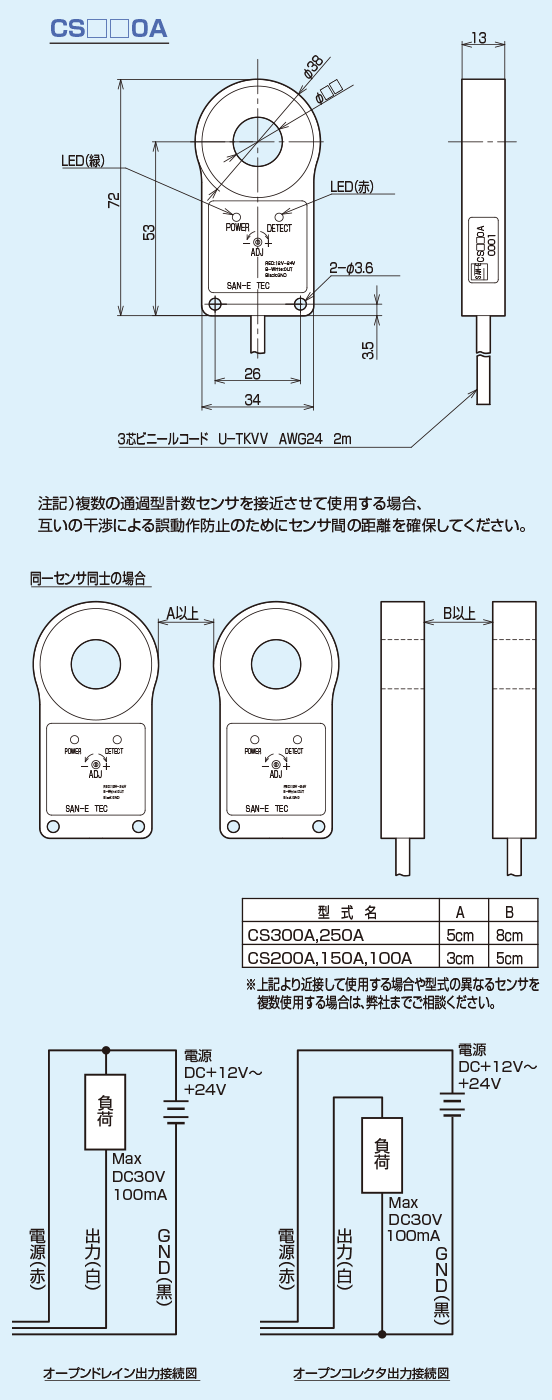

■外形寸法図 (単位 : mm)縮尺不定
