ロードセンサ

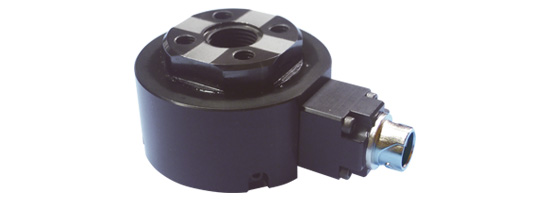

ロードセンサ･SLDSシリーズ
■特長
●磁界に強く、耐久性に優れる
●コンパクトな形状により取り付けの自由度が高い
●校正にて出荷
●定格0.5kN〜500kNを用意
●高剛性により高応答性を実現
●アンプ付で信号の取り扱いが容易
■標準仕様 （ロードセンサ･SLDSシリーズ）
| 型 式 | ＳＬＤＳシリーズ |
|---|---|
| 定格容量 | 表参照 |
| 非直線性 | ±0．15％ＲＯ以内 |
| ヒステリシス | ±0．15％ＲＯ以内 |
| 繰り返し性 | 0.3％ＲＯ以下 |
| 出力電圧 | 圧縮のみの場合：0Ｖ〜＋5Ｖ 圧縮・引張りの場合：−2．5Ｖ〜＋5Ｖ |
| 動作温度範囲 | −10〜＋60℃ |
| 零点の温度係数 | ±0．05％ＲＯ/℃以内 |
| 電源電圧 | ±12Ｖ±0．5ＶDC |
| ケーブル | φ5ｍｍ UL758 AWG24 6芯横巻きシールド線 2ｍ |
| 許容過負荷 | 200％ |
| 材 質 | S45C |
| 耐振動 | ＪＩＳ Ｄ 1601 |
仕様については別途ご相談に応じます。
■機械的仕様
| 型 式 | 定格容量（圧縮） | 感度 | 固有振動数 | ばね定数 | 質量 |
|---|---|---|---|---|---|
| SLDS-500 | 0.5KN | 10000mV/kN | ＞24kHz | 143N/μm | 29g |
| SLDS-1K | 1KN | 5000mV/kN | ＞31kHz | 271N/μm | 35g |
| SLDS-5K | 5KN | 1000mV/kN | ＞45kHz | 679N/μm | 35g |
| SLDS-10K | 10KN | 500mV/kN | ＞49kHz | 1794N/μm | 57g |
| SLDS-20K | 20KN | 250mV/kN | ＞55kHz | 4329N/μm | 93g |
| SLDS-50K | 50KN | 100mV/kN | ＞57kHz | 7923N/μm | 143g |
| SLDS-100K | 100KN | 50mV/kN | ＞48kHz | 12703N/μm | 315g |
| SLDS-200K | 200KN | 25mV/kN | ＞36kHz | 19301N/μm | 769g |
| SLDS-500K | 500KN | 10mV/kN | ＞19kHz | 28283N/μm | 3686g |

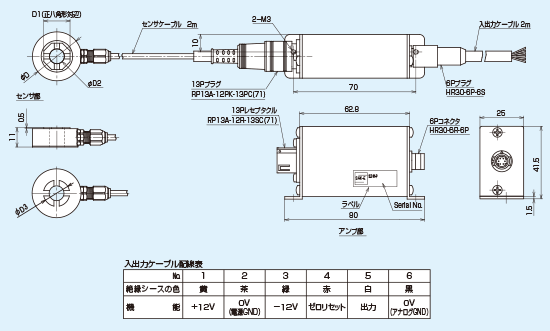

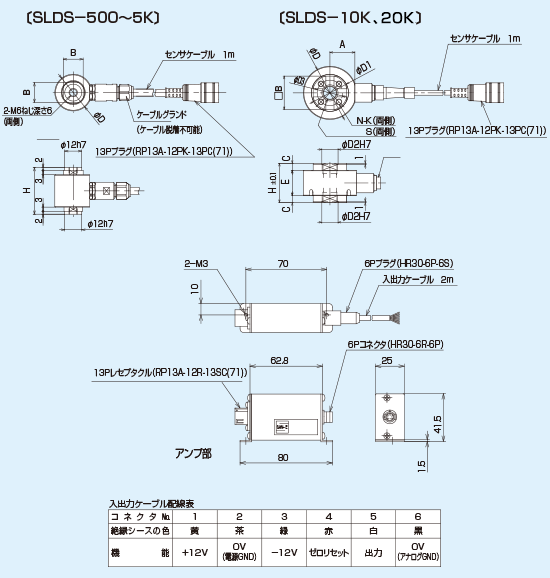

■外観寸法一覧表（標準仕様）
| 型 式 | D | D1 | D2 | H | B | N | K | S |
|---|---|---|---|---|---|---|---|---|
| SLDS-500 | 22 | - | - | 33 | 12 | - | - | - |
| SLDS-1K | 24 | - | - | 33 | 12 | - | - | - |
| SLDS-5K | 26 | - | - | 33 | 14 | - | - | - |
| SLDS-10K | 36 | 22 | 10 | 26 | 20 | 4 | M3 | M8×1 |
| SLDS-20K | 41 | 27 | 12 | 30 | 24 | 4 | M4 | M10×1 |
| SLDS-50K | 46 | 32 | 14 | 34 | 29 | 4 | M5 | M12×1 |
| SLDS-100K | 60 | 44 | 19 | 42 | 41 | 4 | M8 | M17×1 |
| SLDS-200K | 76 | 60 | 26 | 60 | 56 | 4 | M10 | M24×1 |
| SLDS-500K | 106 | 90 | 42 | 135 | 85 | 8 | M16 | M40×1.5 |
